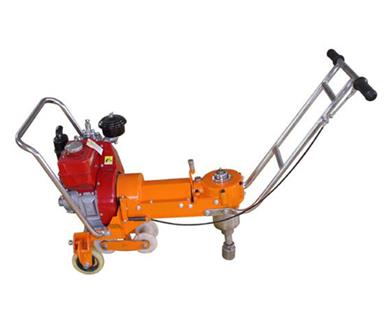

LB-300型電動螺栓扳手

一、適用范圍

LB-300型電動螺栓扳手適用于鐵路線路軌枕螺栓螺母的旋松和緊固作業。該機的沖擊力大，操作集中，能滿足鋼軌扣件鎖緊扭矩，方便快捷。在底座上加裝了旋轉式四輪行走裝置，既可在陸地行走，又可在軌上行走，搬運方便，是松、緊軌枕螺母代替繁重體力勞動的理想專用工具。

二、主要技術參數

1、主軸轉速：                 560r/min
2、最大輸出扭矩：              300N•m
3、工作效率：                  10個/分
4、電動機：
      型號：                     Y100L-2
      額定功率：                 3kW
      標定速度：                 2800r/min
5、適用范圍：                  M24螺母的松、緊
6、整機質量：                  72kg

三、基本結構與工作原理

工作原理：由電動機驅動，使之輸出扭矩通過圓錐磨擦離合器（萬向聯軸器傳動軸）將運動、動力傳遞給圓錐齒輪機構（減速變向），再經過加力器（變力加載和沖擊）直到套筒轉動，可對螺母進行沖擊式的松、緊轉動（工作）。
基本結構：
如圖一：1電動機、2機座、3換向手柄、4手把、5套筒、6電源開關、7加力器、8撥叉

四、使用方法與維護

1、檢查傳動部分是否靈活，螺紋連接是否松動，檢查電動機與電源線接觸是否良好。
2、扳動電源開關6順、逆任意位置即可接通電動機，空載運轉正常后即可開始工作（電動機正方向或扳方向為工作套筒旋緊或旋松）。
3、在電動機停止狀態下，撥動換向手柄3至松或緊位置，扳動電動機開關至倒或順方向，觀察套筒旋轉方向是否滿足作業需要（松或緊），將確定的方向記牢，關閉電動機開關。
4、套筒旋轉方向達到要求后，扶持操作把,使套筒對準并套牢螺母，扳動電動機開關至松或緊狀態、以對螺母進行沖擊式的旋松或緊固。
5、在旋緊時，聽見嗒嗒3聲至5聲，即可抬起套筒5，此時扭矩約為150N•m,如扭矩不夠，可多沖擊幾次便可以。
6、在扳動換向手柄時，注意必須關掉電源開關6。
7、傳動軸、萬向聯軸器齒輪機構、換向手柄3的偏心套每周檢查并加注二硫化鉬潤滑脂一次，保持清潔，二個月檢修一次，用煤油清洗干凈后，加二硫化鉬潤滑脂。
9、加力器7一個月檢修一次，用煤油清洗干凈后，加齒輪油，保持清潔。
10、走行輪的滾動軸承、每工作二個月檢修一次，用柴油清洗干凈后，加二硫化鉬潤滑脂，保持清潔,確保運行自如。

五、注意事項

1、本機嚴禁在電動機工作時扳動換向手柄，如因此造成機具損，其后果自負。
2、本機在工作一個周期后，可對換向手柄進行扳動換向，以對齒輪的磨損均勻。
3、機具暫停使用或維修保養及更換配件時，應先切斷電源。
4、嚴禁在雨天或電動機受潮狀態下使用，防止發生危險。如電動機受潮，將電動機干燥后再使用。
5、若長期不用應放置在通風、干燥、無腐蝕性氣體的庫房內。
